Herkunftsort:
Shenzhen.China
Markenname:
Inrover
Zertifizierung:
ISO9001
Modellnummer:
Schaublin W20
Treten Sie mit uns in Verbindung

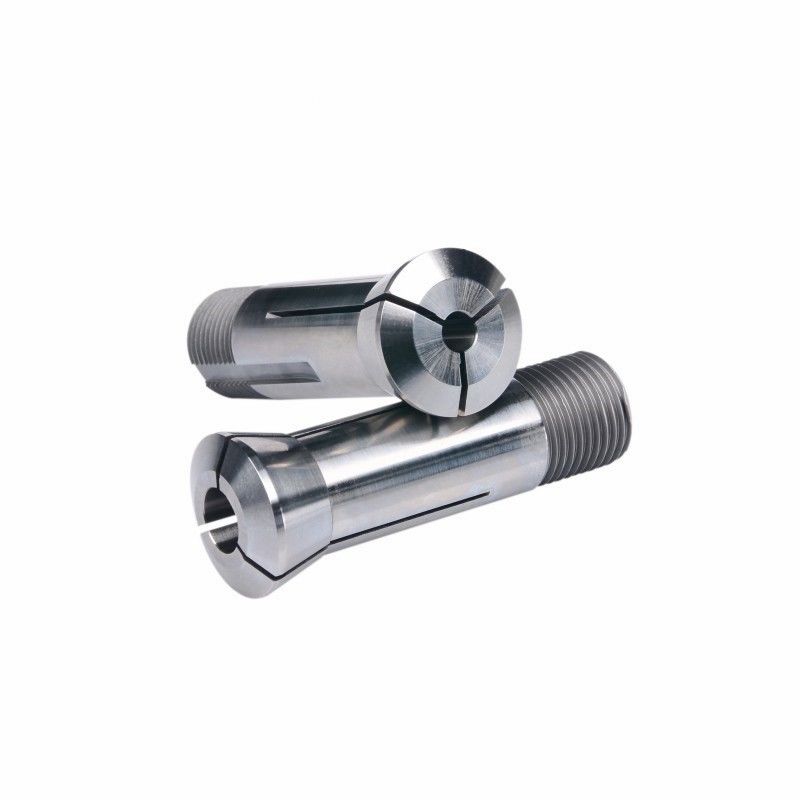

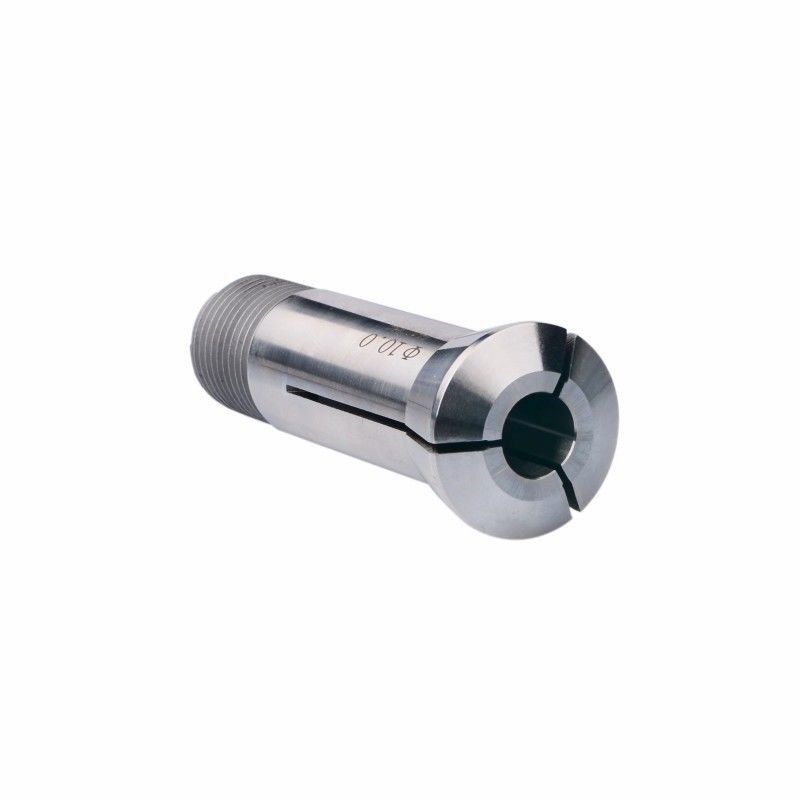

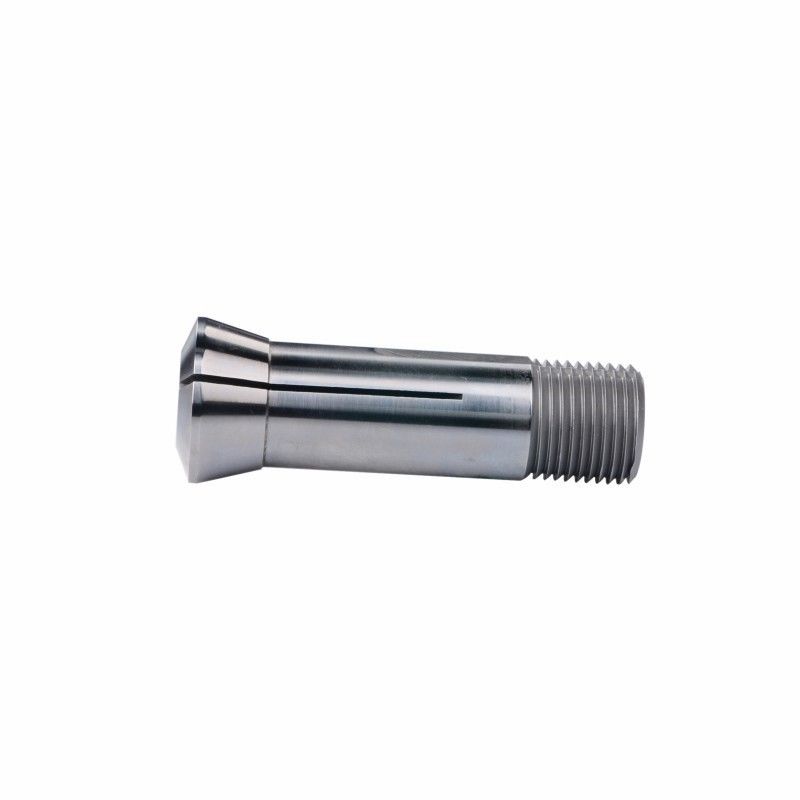

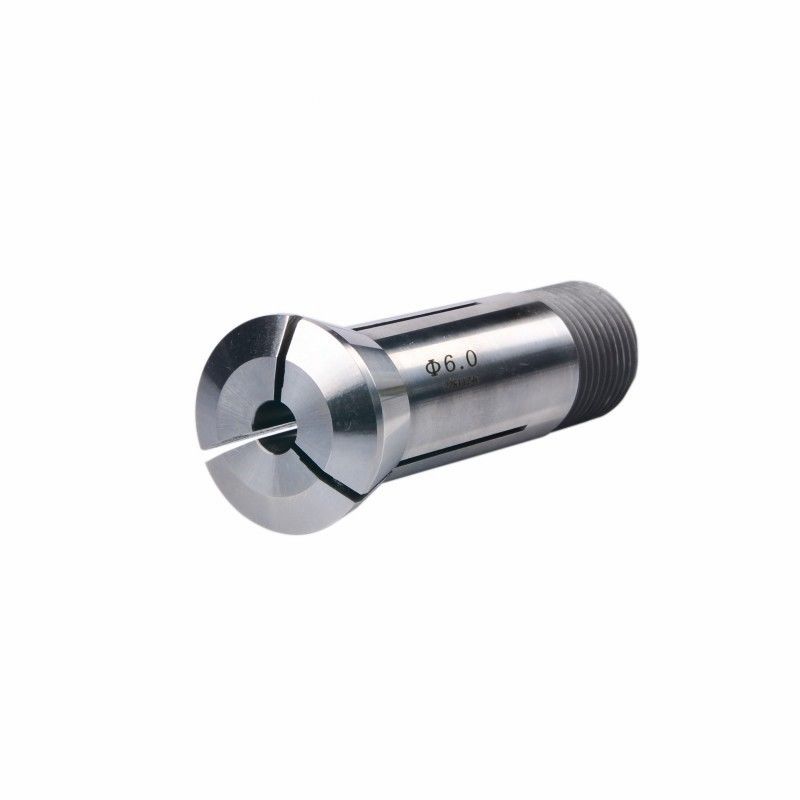

Hochpräzision Schaublin W20 W12 W25 Notfallverschlüsse Typ W
| Artikel Nr. | Eine | B | C |
Ø
|
E | F | G | α | Fig |
| W12 | |||||||||
|
80-52200
|
12.0 | 16.0 | 45.6 | 1.5 | - | - |
Ø11.75x1.25/45/5
|
15°
|
1 |
| W20 | |||||||||
|
80 bis 50300
|
20.0 | 26.3 | 73.0 | 2.0 | - | - |
Ø19.70x1.666/45°/5°
|
15° | 1 |
|
80-52365
|
20.0 | 26.3 | 105.6 | 6.0 | 47.0 | 35.0 |
Ø19.70x1.666/45°/5°
|
15° | 2 |
| W25 | |||||||||
|
80 bis 50294
|
25.0 | 33.7 | 97.6 | 2.0 |
Ø24,70 x 1,693/45°/5°
|
15° | 1 | ||
|
W31.75
|
|||||||||
|
80-52531
|
31.75 | 37.4 | 87.0 | 2.0 |
Ø31,4 x 1,27/60°
|
10° 3'
|
1 |
Technische Parameter:
| Produktattribut | Beschreibung |
|---|---|
| Material | Karbid-/Federstahl |
| Keyway auf Kegel | Kann tun, was er verlangt |
| Klammeroberfläche des Lochs | Glat/Grooved |
| Ein ganzes Set | Haupt- und Nebenkollektor, Führerbusch, Bar-Fütter-Rohr |
| Anwendung | CNC-Drehmaschine |
| Klemmlochform | Rund/ Hex/ Quadrat/ Rechteck/ Dreieck/ Schrittloch/ Elips/ Oktagon/ Sechs-Schleusen-Loch/ Spezialloch |
1Material: Karbid sorgt für geringen Verschleiß und längere Lebensdauer der Kolletten
2Genauigkeit: enge Toleranzen für die Schiebeanpassung und qualitativ hochwertige Oberflächenbearbeitung, die zur Verbesserung der Genauigkeit der Bearbeitung der bearbeiteten Teile beitragen können.
3- Langlebigkeit: aus hochwertigem Stahl und abnutzungsbeständigem Carbid hergestellt, weniger häufig ausgetauscht und gewartet, lange Lebensdauer
4. Kompatibilität: Sie sind so konzipiert, dass sie mit einer Vielzahl von Maschinenmodellen und -versionen kompatibel sind und somit für den Einsatz überall auf der Welt geeignet sind.
5. Leistung: sind so konzipiert, dass sie bei einer Vielzahl von Bearbeitungsanwendungen die beste Widerstandsfähigkeit gegen zyklische Belastungen und eine hervorragende Leistung bieten.
6. Anpassung: Wir liefern eine breite Palette von Schnalle und Führungsbuschen in verschiedenen Größen, Formen und Materialien, um unterschiedlichen Anwendungen gerecht zu werden.
7- Qualitätskontrolle: Wir haben eine strenge Qualitätskontrolle in jeder Fertigungsphase, um sicherzustellen, dass die Kolben und Führungsbusche die höchsten Leistungs- und Zuverlässigkeitsstandards erfüllen.
